Oggi sono disponibili sul mercato diverse tecniche per la misura della portata. Ognuno di esse presenta caratteristiche uniche che possono costituire un vantaggio in un'applicazione e svantaggi in un'altra. In questo post discutiamo i tipi più comuni di misuratori di portata, compresi i loro principi di funzionamento, vantaggi e limiti. Continuate a leggere e scegliete il dispositivo migliore per la vostra applicazione!

Misuratore di portata: cos'è?

I misuratori di portata sono dispositivi per la misurazione del flusso di liquidi e gas, basati sulla determinazione della portata a intervalli di tempo specifici. Esistono molti tipi di misuratori di portata, che si differenziano per il principio utilizzato per il loro funzionamento, il metodo di installazione, le dimensioni o le specifiche tecniche.


In questo articolo approfondiremo i metodi di misurazione del flusso in tubazioni chiuse e completamente piene.

Tipi di misuratori di portata per liquidi e gas

I misuratori di portata utilizzano varie tecnologie. La maggior parte si basa sulla misurazione volumetrica (cioè il volume di una sostanza che scorre in una tubazione in un determinato tempo), ma esistono anche tecnologie che misurano il flusso di massa (cioè la massa di una sostanza che scorre in una tubazione per unità di tempo).

Proprio per la loro diversa struttura, i misuratori di portata possono essere suddivisi in gruppi quali:

  1. Misuratori di portata meccanici
  2. Flussimetri a ultrasuoni, a onde e ottici
  3. Misuratori di portata elettromagnetici

Misuratori di portata elettromagnetici

Il funzionamento dei flussimetri elettromagnetici si basa sulla capacità di un fluido in movimento di modificare una corrente elettrica. Consentono misurazioni molto accurate del flusso, ma, cosa che può rappresentare una limitazione in alcune applicazioni, possono essere utilizzati solo con liquidi conduttivi. Di conseguenza, non sono adatti ai gas e alle applicazioni in cui il fluido da misurare è, ad esempio, olio o acqua pura.

Vantaggi dei misuratori di portata elettromagnetici

  • misure altamente precise
  • semplicità della struttura
  • facile installazione
  • nessuna pressione a valle del misuratore
  • nessuna parte in movimento

Svantaggi dei misuratori di portata elettromagnetici

  • possono essere utilizzati solo con fluidi elettricamente conduttivi con conducibilità superiore a 20 µS/cm

Dispositivi come l'OPTIFLUX 200 sono misuratori di portata che sfruttano la capacità del liquido di indurre una corrente

Misuratori di portata a ultrasuoni

I misuratori di portata a ultrasuoni sono dispositivi ad alta tecnologia che sfruttano il tempo di transito delle onde sonore dalla sorgente al ricevitore per misurare il flusso dei liquidi.

Questi dispositivi misurano il flusso senza necessità di contatto e sono quindi ideali per liquidi aggressivi e condizioni di alta pressione. Possono essere utilizzati con liquidi puliti e leggermente contaminati e anche viscosi, ma non sono consigliati per liquidi altamente viscosi.

Vantaggi dei misuratori di portata a ultrasuoni

  • misure accurate
  • facile installazione
  • nessuna perdita di pressione
  • assenza di parti in movimento
  • prezzo competitivo

Svantaggi dei misuratori di portata a ultrasuoni

  • non utilizzabile con liquidi contenenti grandi particelle solide

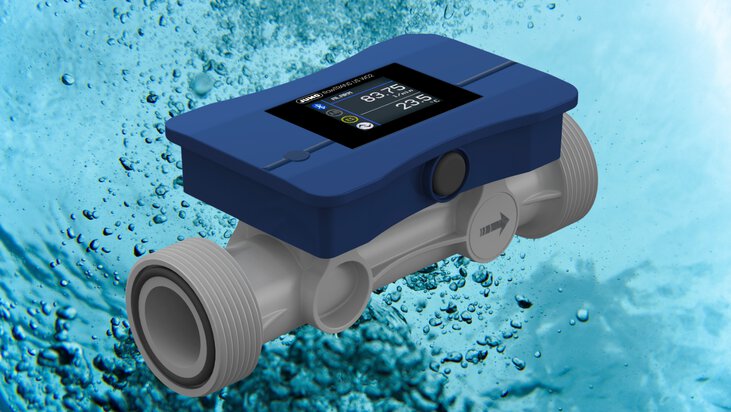

I misuratori di portata a ultrasuoni della serie flowTRANS US W eseguono misure precise in mezzi conduttivi e non conduttivi

Flussimetri che misurano la pressione differenziale

I misuratori di portata a pressione differenziale possono essere utilizzati per misurare il flusso di liquidi, gas o vapore. Utilizzano una flangia (elemento primario) che, installato all'interno di un tubo, provoca un restringimento del percorso del flusso e, di conseguenza, una perdita di pressione. Utilizzato insieme a un trasduttore di pressione differenziale, consente di determinare la portata in funzione della pressione differenziale in corrispondenza dell'ostruzione.

Questi misuratori di portata sono standardizzati e richiedono poca manutenzione. Tuttavia, le perdite di carico sono più elevate rispetto ad altri tipi di flussimetri, con conseguente aumento dei costi energetici per mantenere il flusso nel processo.

Vantaggi dei misuratori di portata a pressione differenziale

  • metodo di misura standardizzato a livello mondiale secondo la norma ISO 5167
  • resistente
  • alta durabilità
  • adatto a fluidi ad alta temperatura, come ad esempio il vapore surriscaldato.

Svantaggi dei misuratori di portata a pressione differenziale

  • aumento dei costi energetici per mantenere il flusso attraverso il processo

Misuratore di portata con trasmettitore di pressione differenziale JUMO flowTRANS DP R01/R02

Misuratori di portata a turbina

I misuratori di portata a turbina sono costituiti da una custodia in cui è installata una girante a palette che ruota grazie al movimento dell'acqua e trasmette il numero di rotazioni effettuate a un dispositivo di lettura. Si distinguono per la loro semplicità e il prezzo competitivo. Sono utili per misurare il flusso di mezzi inerti o poco aggressivi che non contengano tracce di particelle solide.

Vantaggi dei misuratori di portata a turbina

Basso costo

Design semplice


Svantaggi dei misuratori di portata a turbina

Minore precisione di misura

Il misuratore di portata a turbina JUMO flowTRANS PW I01 consente di misurare la portata in un intervallo compreso tra 0,3 e 10 m/s.

Misuratori di portata calorimetrici

I misuratori di portata calorimetrici sfruttano la conducibilità termica del fluido. Riscaldano il flusso del fluido in movimento e poi, mediante un sensore di temperatura, misurano la velocità con cui il fluido dissipa il calore.

Questi misuratori sono adatti per monitorare circuiti di raffreddamento, pompe, scambiatori di calore e sistemi di lubrificazione.

Vantaggi dei misuratori di portata calorimetrici

  • semplice design
  • lunga durata
  • precisione

Svantaggi dei misuratori di portata calorimetrici

  • grandi errori di misura in caso di flusso irregolare nella tubazione

JUMO PINOS L02 misuratore di portata calorimetrico

Tipi di misuratori di portata in base all'installazione

A seconda del metodo di installazione, si distingue tra misuratori di portata a contatto e senza contatto. Il vantaggio dei misuratori senza contatto è che possono essere installati sulle tubazioni senza influenzarne la continuità. Raramente vengono installati in modo permanente e sono più spesso utilizzati per misure di verifica in vari punti.


Come scegliere un misuratore di portata?

La scelta di un misuratore di portata per grandi strutture che utilizzano l'acqua, impianti di trattamento delle acque reflue, centrali termiche e altri impianti industriali dipende da una serie di fattori. Tra questi, le caratteristiche dell'applicazione, come il grado di contaminazione del flusso, le condizioni di installazione, la velocità del flusso, la pressione e la temperatura, ecc.
